Name: GEC GEG GEK GEH Mechanical Articulating Joint Rod สิ้นสุดตลับลูกปืน
Brand: OEM

GEC GEG GEK GEH Mechanical Articulating Joint Rod สิ้นสุดตลับลูกปืน

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

รายละเอียดสินค้า:

สถานที่กำเนิด:	ประเทศจีน
ชื่อแบรนด์:	OEM
ได้รับการรับรอง:	ISO 16949

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	ตกลงกันได้
ราคา:	Negotiation
รายละเอียดการบรรจุ:	กรณีไม้แพคเกจการส่งออกมาตรฐาน
เวลาการส่งมอบ:	10-15 วันทำการ
เงื่อนไขการชำระเงิน:	L / C, D / A, D / P, T / T, Wester N Union, MoneyGram
สามารถในการผลิต:	1000000 ชิ้น / ต่อเดือน

ติดต่อตอนนี้

รายละเอียดสินค้า

ชื่อ:	แบริ่งร่วมปลายก้าน	วัสดุ:	เหล็กแบริ่ง, เหล็กกล้าไร้สนิม, บรอนซ์
ชุด:	GE, GEC, GEG, GEEW, GEK, GEH ซีรี่ส์	คะแนนความแม่นยำ:	ABEC-1 / P0, ABEC-3 / P6, ABEC-5 / P5, ABEC-7 / P4
กรง:	เหล็ก, ทองเหลือง, ไนลอน	การกวาดล้าง:	C0, C1, C2, C3, C4, C5 เป็นต้น
การสั่นสะเทือน:	V1, V2, V3
แสงสูง:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

GEC GEG GEEW GEK GEH Mechanical Articulating Joint Rod สิ้นสุดแบริ่ง

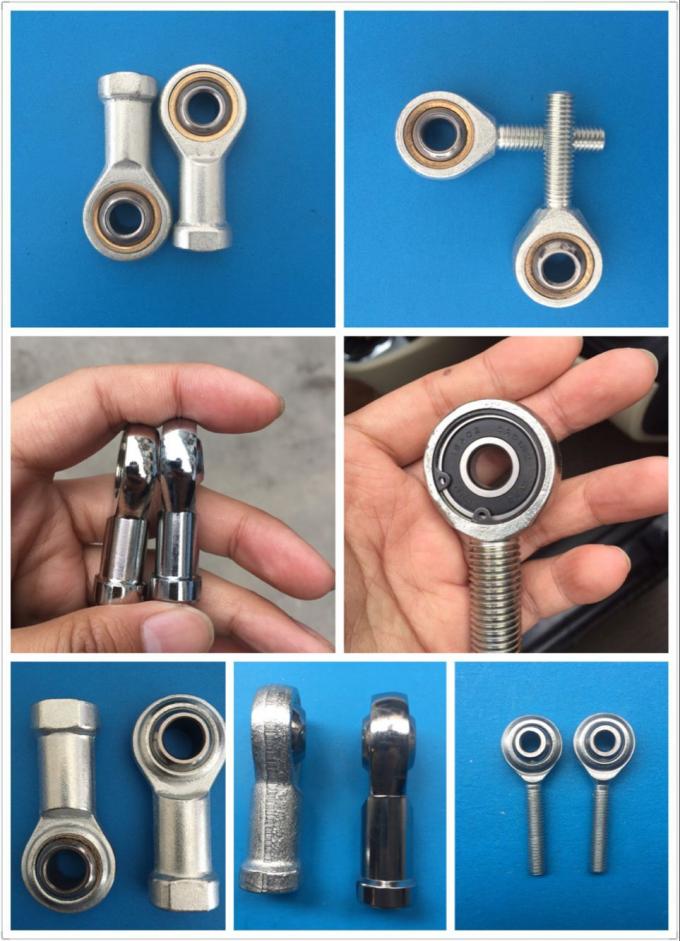

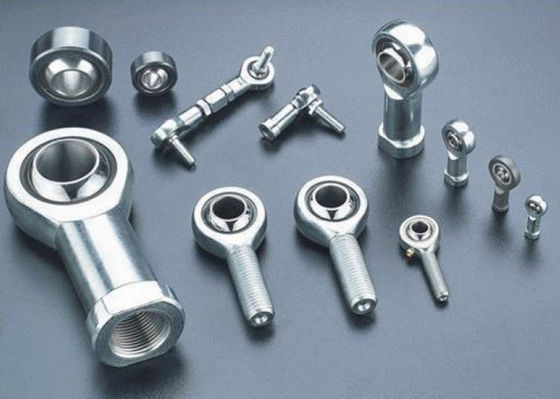

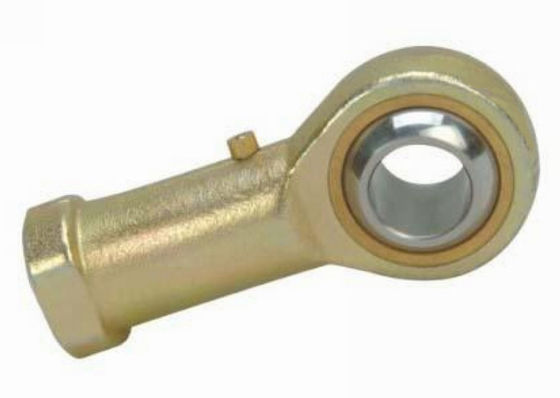

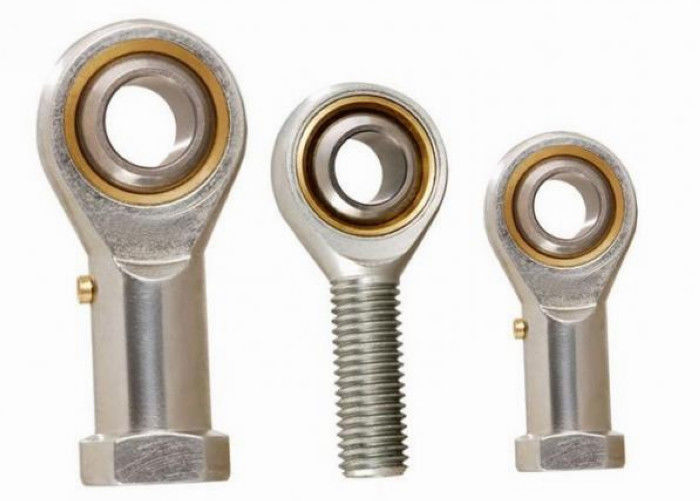

ก้านสิ้นสุด เป็นข้อต่อเชิงกลที่ประกบกันข้อต่อดังกล่าวใช้กับปลายก้านควบคุมข้อต่อพวงมาลัยก้านผูกหรือที่ใดก็ได้ที่จำเป็นต้องใช้ข้อต่อที่ประกบกันอย่างแม่นยำและในกรณีที่ปลายเคลวิส (ซึ่งต้องมีการจัดตำแหน่ง 90 องศาที่สมบูรณ์แบบระหว่างเพลาที่ต่อกับส่วนประกอบที่สอง) ไม่เหมาะสมลูกบอลหมุนโดยมีช่องเปิดซึ่งสลักเกลียวหรือฮาร์ดแวร์ติดตั้งอื่น ๆ อาจผ่านไปได้จะถูกกดลงในปลอกวงกลมที่มีเพลาเกลียวติดอยู่ส่วนที่เป็นเกลียวอาจเป็นตัวผู้หรือตัวเมียก็ได้ข้อได้เปรียบของข้อต่อ hemi คือการใส่ลูกอนุญาตให้ก้านหรือสลักเกลียวที่ผ่านมันไปไม่ตรงแนวในระดับที่ จำกัด (มุมอื่นที่ไม่ใช่ 90 องศา)การเชื่อมต่อที่สิ้นสุดในข้อต่อ hemi สองข้ออนุญาตให้มีการจัดแนวของเพลาที่แนบมาไม่ตรงแนว (ได้แก่ อื่น ๆ ที่ไม่ใช่ 180 องศา) เมื่อใช้ในความตึงเครียดเมื่อใช้ในการบีบอัดแท่งทะลุจะถูกบังคับให้ไปที่ปลายสุดของช่วงการจัดแนวของลูกบอลซึ่งจะทำให้การเชื่อมโยงเป็นมุมเฉียง

ความคลาดเคลื่อนสำหรับปลายก้าน

1> ความทนทานของ△ dmp และ△ Bs ของ GIR … DO, GAR..DO, GIR … UK, GAR … UK, GIR..UK-2RS, GAR … UK-2RS และ GIHR … DO,
GIHR-K … DO, GIHO-K … DO, GK … DO, GF … DO, GIR..UK-2RS, GAR … UK-2RS เหมือนกับตลับลูกปืนธรรมดาทรงกลมเรเดียล
GE ... E, GE ... ES, GE ... สหราชอาณาจักร, GE ... UK-2RS
2> △ dmp และ△ Bs ของ GIHN-K … LO, GF … LO เหมือนกับตลับลูกปืนธรรมดาทรงกลมแบบเรเดียล GE … LO
3> △ dmp และ△ Bs ของ SIBP ... S, SABP ... S, SIZP ... S, SAZP ... S, SAZJ ...- และ SAZJ ... เหมือนกับเรเดียลทรงกลมธรรมดา ตลับลูกปืน GEBK ... S.
4> ซีรีส์ CHS ... , COS ...

d มม		△ dmp อืม		△ Bs อืม
เกิน	รวม	สูงสุด	นาที	สูงสุด	นาที
-	6	12	0	0	-150
6	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



BBB> ศูนย์เบี่ยงเบนความสูง

d มม		△ hs mm		△ h1s มม
เกิน	รวม	สูงสุด	นาที	สูงสุด	นาที
-	6	0.8	-1.2	0.65	-1.05
6	20	0.8	-1.2	0.8	-1.2
20	30	1	-1.7	1	-1.7
30	45	1.4	-2.1	1.4	-2.4
45	60	1.8	-2.7	1.8	-2.7
60	80	2.25	-3.4	2.25	-3.4
80	125	2.7	-3.4	2.7	-3.4
125	200	3.2	-4.2	3.2	-4.2

d มม		กลุ่มปกติหนอ
เกิน	รวม	นาที	สูงสุด
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> GIR … UK, GAR … UK, GIR … UK-2RS, GAR … UK-2RS

ซีรี่ส์ GIR … UK, GAR … UK, GIR … UK-2RS, GAR … UK-2RS

d มม		กลุ่มปกติหนอ
เกิน	รวม	นาที	สูงสุด
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> SIZJ ... , SAZJ ...

ซีรี่ย์ SIZJ ... , SAZJ ...

d มม		กลุ่มปกติหนอ
เกิน	รวม	นาที	สูงสุด
-	8	10	30
8	14	15	60
14	20	40	80

พอดีกับปลายคัน

AAA> เพลาพอดี

สภาพการใช้งาน	ความอดทน
ด้วยการโหลดที่ไม่แน่นอน	n6, p6
เงื่อนไข Normsa	h6, h7

BBB> ด้าย

ด้ายชาย	ด้ายหญิง
6 ก	6 ชม
UNF-2A	UNF-2B

CCC> ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางของเพลา

เส้นผ่าศูนย์กลางเพลามม		ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางของเพลาอืม
เส้นผ่าศูนย์กลางเพลามม		h6		H7		n6		p6
เกิน	รวม	สูง	ต่ำ	สูง	ต่ำ	สูง	ต่ำ	สูง	ต่ำ
3	6	0	-8	0	-12	16	8	20	12
6	10	0	-9	0	-15	19	10	24	15
10	18	0	-11	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
