Name: ทนต่อแรงกระแทกตลับลูกปืนธรรมดาทรงกลมสัมผัสเชิงมุม
Brand: OEM

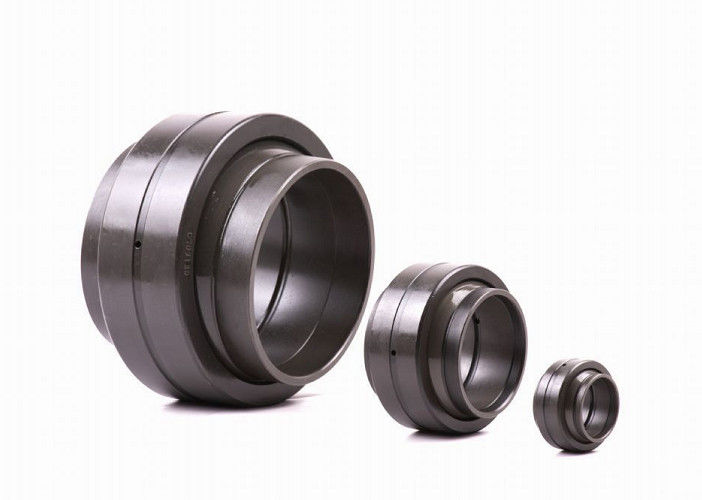

ทนต่อแรงกระแทกตลับลูกปืนธรรมดาทรงกลมสัมผัสเชิงมุม

Impact Resistance Angular Contact Spherical Plain Bearings

รายละเอียดสินค้า:

สถานที่กำเนิด:	ประเทศจีน
ชื่อแบรนด์:	OEM
ได้รับการรับรอง:	ISO 16949

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	ตกลงกันได้
ราคา:	Negotiation
รายละเอียดการบรรจุ:	กรณีไม้แพคเกจการส่งออกมาตรฐาน
เวลาการส่งมอบ:	10-15 วันทำการ
เงื่อนไขการชำระเงิน:	L / C, D / A, D / P, T / T, Wester N Union, MoneyGram
สามารถในการผลิต:	1000000 ชิ้น / ต่อเดือน

ติดต่อตอนนี้

รายละเอียดสินค้า

แหวนวัสดุ:	เหล็กโครเมี่ยม -GCr15 เหล็กกล้าคาร์บอนสูง -GCR11 สแตนเลส 440C 304316	ประเภท:	Radial, Angular Contact, Thrust Spherical Bearings
วัสดุกรง:	เหล็ก, ทองเหลือง, ไนลอน	Precsion:	P0, P6, P5, P4 ABEC-1, ABEC-3, ABEC-5 เป็นต้น
การกวาดล้าง:	C0, C1, C2, C3, C4, C5	บริการ:	บริการ OEM, ODM, OBM
แสงสูง:	Impact Resistance Spherical Plain Bearings , OEM Spherical Plain Bearings , Angular Contact Spherical Plain Bearings

เรเดียล / เชิงมุมสัมผัสแบริ่งธรรมดาทรงกลมต้านทานแรงกระแทก

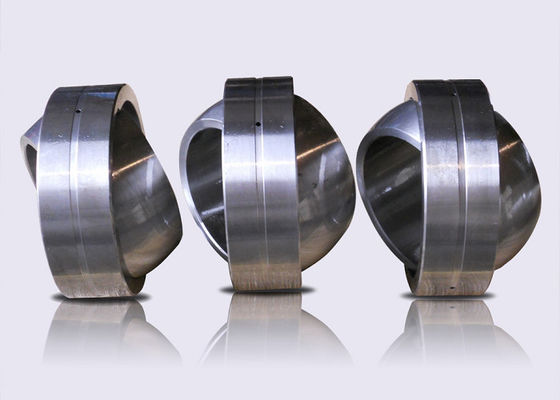

ตลับลูกปืนธรรมดาทรงกลม

1. แบริ่งธรรมดาทรงกลมหรือที่เรียกว่าบูชธรรมดาทรงกลมส่วนใหญ่จะใช้ในเครื่องจักรต่างๆพร้อมกับการเคลื่อนที่แบบหมุนการเคลื่อนที่แบบเอียงและการแกว่งด้วยความเร็วต่ำตัวอย่างเช่นสามารถพบได้ในกระบอกสูบไฮดรอลิกการตีขึ้นรูปเครื่องจักรวิศวกรรมอุปกรณ์อัตโนมัติโช้คอัพรถยนต์และเครื่องจักรในการอนุรักษ์น้ำเป็นต้น

2. ผลิตภัณฑ์นี้มีคุณสมบัติในการรับน้ำหนักและความสามารถในการทนต่อแรงกระแทกได้ดีโดยปกติจะรักษาด้วยเทคนิคพิเศษพื้นผิวของมันผ่านกระบวนการชุบสังกะสีและฟอสเฟตดังนั้นผลิตภัณฑ์ของเราจึงมีความต้านทานการกัดกร่อนที่แข็งแกร่งเป็นพิเศษลักษณะการหล่อลื่นในตัวช่วยให้บูชธรรมดาทรงกลมทำงานได้ตามปกติในกรณีที่มีการเคลื่อนที่

3. แบริ่งธรรมดาทรงกลมมีวงแหวนด้านในและด้านนอกที่มีพื้นผิวทรงกลมรองรับน้ำหนักบรรทุกได้มากแบริ่งที่หล่อลื่นตัวเองนี้ส่วนใหญ่แบ่งออกเป็นประเภทรัศมีประเภทหน้าสัมผัสเชิงมุมและประเภทปลายแกนสามารถสร้างเป็นรูปทรงต่างๆตามการใช้งานต่างๆ

การเลือกรุ่น

ไม่	ชื่อผลิตภัณฑ์	เส้นผ่าศูนย์กลางเจาะ (มม.)	ประเภทสินค้า
1	แบริ่งธรรมดาทรงกลมเรเดียล	4-150	GE ... จ	GE ... ES	GE ... ES-2RS	GEEW ... ES-2RS
			GE ... ESN	GE ... XS / K	GE ... XT	GE ... ET / X
2	แบริ่งธรรมดาทรงกลมสัมผัสเชิงมุม	25-200	GAC ... ส	แก๊ก ... ที
3	ปลายก้านและแบริ่งธรรมดาทรงกลม	5-80	เอส ... อี	สา ... อี	GE ... จ	SI ... ES
			สา ... ES	SIB ... ส	SAB ... ส

ความคลาดเคลื่อนสำหรับตลับลูกปืนธรรมดาทรงกลมแบบสัมผัสเชิงมุม

วงแหวนด้านในและความกว้างของแบริ่ง

D มม		dmp อืม		Vdp อืม	Vdmp อืม	Bs อืม		Ts อืม
เกิน	รวม	สูงสุด	นาที	สูงสุด	สูงสุด	สูงสุด	นาที	สูงสุด	นาที
-	50	0	-12	12	9	0	-2740	+250	-400
50	80	0	-15	15	11	0	-300	+250	-500
80	120	0	-20	20	15	0	-400	+250	-600
12	180	0	-25	25	19	0	-500	+350	-700
180	200	0	-30	30	23	0	-600	+350	-800

วงแหวนรอบนอก

D มม		dmp อืม		Vdp อืม	Vdmp อืม	Cs อืม
เกิน	รวม	สูงสุด	นาที	สูงสุด	สูงสุด	สูงสุด	นาที
-	50	0	-14	14	11	0	-240
50	80	0	-16	16	12	0	-300
80	120	0	-18	18	14	0	-400
120	150	0	-20	20	15	0	-500
150	180	0	-25	25

ประเภท

(1) GE ... E ประเภท: วงแหวนรอบนอกทุกวงไม่มีถังน้ำมันสามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนที่น้อยลงในทิศทางใดทิศทางหนึ่ง
(2) GE ... ES ประเภท: วงแหวนรอบนอกแบบร่องเดียวมีถังน้ำมันสามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนที่น้อยลงในทิศทางใดทิศทางหนึ่ง
(3) GE ... ES-2RS ประเภท GEEW ... ประเภท ES-2RS: วงแหวนรอบนอกแบบร่องเดี่ยวมีถังน้ำมันด้านข้างมีวงแหวนสามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนที่น้อยลงในทิศทางใดทิศทางหนึ่ง
(4) GE ... ประเภท ESN: วงแหวนรอบนอกแบบร่องเดียว, GE ... ประเภท XSN: วงแหวนรอบนอกแบบร่องคู่ (วงแหวนรอบนอกแยก), ถังน้ำมันหล่อลื่น, ร่องวงแหวนรอบนอกสามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนที่น้อยลงในทิศทางใดทิศทางหนึ่งอย่างไรก็ตามการรับภาระตามแนวแกนของแหวนล็อกความสามารถในการรับภาระตามแนวแกนจะลดลง
(5) GE ... ประเภท HS: วงแหวนด้านในพร้อมถังน้ำมันวงแหวนรอบนอกครึ่งคู่สามารถปรับระยะห่างที่สึกหรอได้สามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนที่น้อยลงในทิศทางใดทิศทางหนึ่ง
(6) GE ... DE1 ประเภท: วงแหวนด้านในของเหล็กแบริ่งชุบแข็ง, วงแหวนรอบนอกของเหล็กแบริ่งเมื่อประกอบส่วนอัดขึ้นรูปด้านในพร้อมร่องและรูหล่อลื่นเส้นผ่านศูนย์กลางภายในของแบริ่งน้อยกว่า 15 มม. ไม่มีร่องและรูหล่อลื่นสามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนที่น้อยลงในทิศทางใดทิศทางหนึ่ง
(7) GE ... DEM1 ประเภท: วงแหวนด้านในของเหล็กแบริ่งชุบแข็ง, วงแหวนรอบนอกของเหล็กแบริ่งเมื่อประกอบแบริ่งด้านในอัดเข้ากับแบริ่งแรงกดที่ด้านนอกของร่องแบริ่งจะคงที่ตามแนวแกนสามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนที่น้อยลงในทิศทางใดทิศทางหนึ่ง
(8) GE ... DS ประเภท: ร่องฟิตติ้งวงแหวนรอบนอกและร่องหล่อลื่นเฉพาะตลับลูกปืนขนาดใหญ่สามารถรับภาระตามแนวรัศมีและมีขนาดเล็กกว่าในทิศทางใดก็ได้ตามแนวแกน (ด้านข้างร่องที่เหมาะสมไม่สามารถรับภาระตามแนวแกนได้)

แบริ่ง NO.		มิติ							โหลดคะแนน		น้ำหนัก
ชุดกว้าง		ง	ง	ข	ค	r1	r2	ก	ไดนามิก	สถิติ	กิโลกรัม
GEG4C	GE4FW	4	14	7	4	0.3	0.3	20	3.6	9.1	0.005
GEG5C	GE5FW	5	16	9	5	0.3	0.3	21	5.8	14	0.007
GEG6C	GE6FW	6	16	9	5	0.3	0.3	21	5.8	14	0.008
GEG8C	GE8FW	8	19	11	6	0.3	0.3	21	8.6	21	0.014
GEG10C	GE10FW	10	22	12	7	0.3	0.3	18	11	28	0.021
GEG12E	GE12FW	12	26	15	9	0.3	0.3	18	18	45	0.033
GEG15C	GE15FW	15	30	16	10	0.3	0.3	16	22	56	0.049
GEG17C	GE17FW	17	35	20	12	0.3	0.3	19	31	78	0.083
GEG20ES	GE20FW	20	42	25	16	0.3	0.3	17	51	127	0.153
GEG25C	GE25FW	25	47	28	18	0.6	0.6	17	65	166	0.203
GEG30C	GE30FW	30	55	32	20	0.6	0.6	17	83	212	0.304
