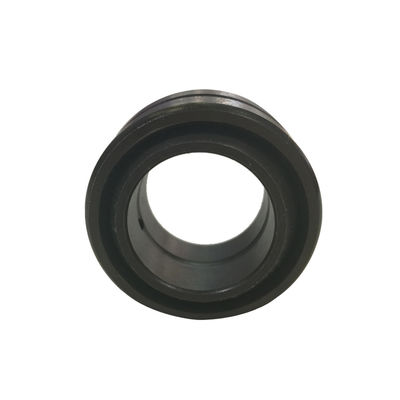

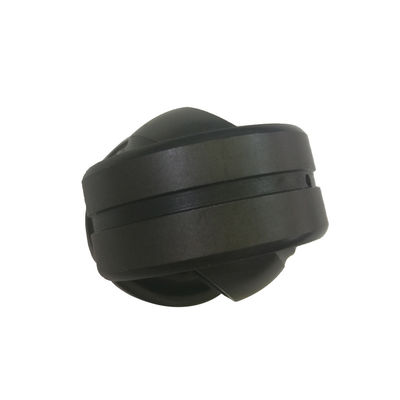

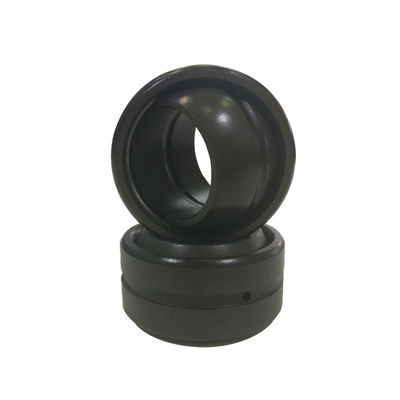

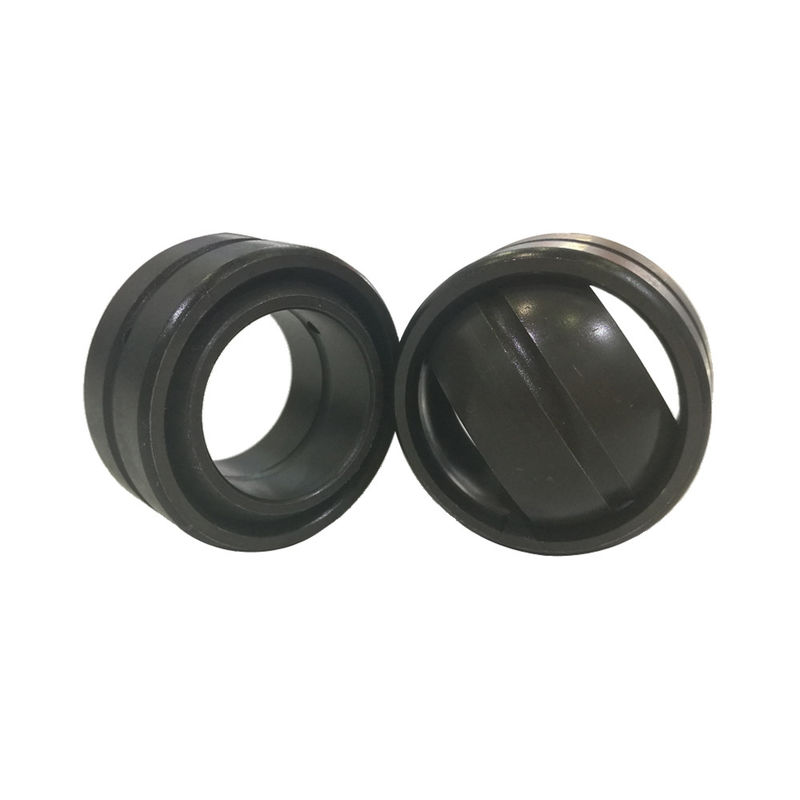

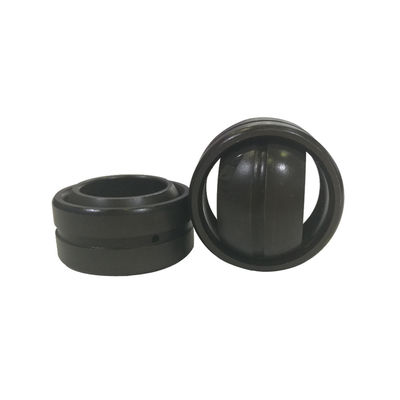

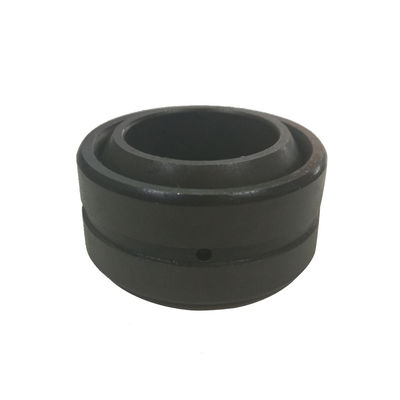

แบริ่งธรรมดาทรงกลม Chrome Steel GE Series

การจัดตำแหน่งตลับลูกปืนธรรมดาทรงกลมของเหล็กโครเมี่ยมด้วยตนเอง

ความเร็วในการหมุนสูง
lt เป็นแบริ่งเลื่อนพื้นผิวทรงกลม
lt ส่วนใหญ่ประกอบด้วยวงแหวนภายในหนึ่งวงที่มีพื้นผิวทรงกลมด้านนอกและวงแหวนภายนอกหนึ่งวงที่มีพื้นผิวทรงกลมด้านใน

เสียงเบา
lt สามารถรับภาระรัศมีโหลดตามแนวแกนหรือโหลดรวมจากทั้งแรงรัศมีและแนวแกน

อายุการใช้งานยาวนาน
รับน้ำหนักได้มากทนต่อแรงกระแทกได้ดีทนต่อการกัดกร่อนป้องกันการสึกหรอจัดตำแหน่งได้เองการหล่อลื่นที่ดีสามารถทำงานได้อย่างถูกต้องแม้ว่าจะถูกเคลื่อนย้ายในระหว่างการติดตั้ง

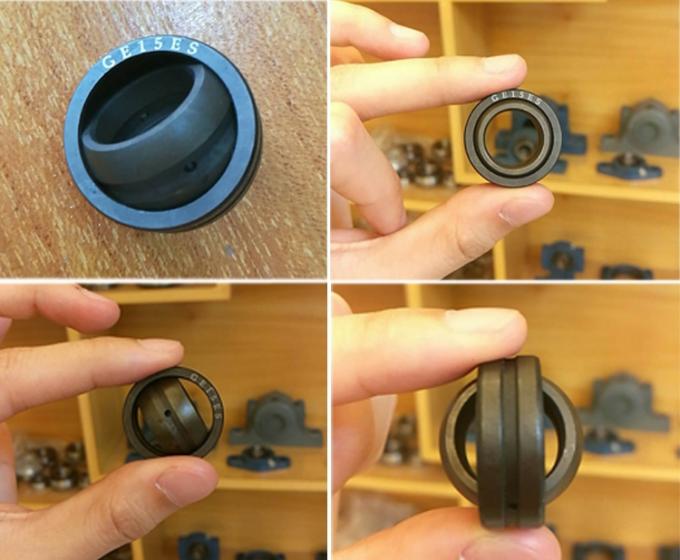

• มิติข้อมูลโดยละเอียดของ GE..ES (-2RS) GE Series Spherical Plain Bearing

• คำจำกัดความ:

แบริ่งธรรมดาทรงกลมแบบเรเดียลมีวงแหวนด้านในที่มีพื้นผิวด้านนอกที่เป็นทรงกลมและวงแหวนรอบนอกที่มีพื้นผิวด้านในที่เป็นทรงกลม แต่เว้าการออกแบบของพวกเขาทำให้เหมาะอย่างยิ่งสำหรับการจัดเรียงตลับลูกปืนที่ต้องรองรับการเคลื่อนตัวของแนวระนาบระหว่างเพลาและตัวเรือนหรือในกรณีที่ต้องอนุญาตให้มีการเอียงหรือหมุนซ้ำหรือหมุนซ้ำด้วยความเร็วในการเลื่อนที่ค่อนข้างช้าตลับลูกปืนธรรมดาทรงกลมแบบรัศมี FSZ สามารถใช้ได้กับการผสมพื้นผิวสัมผัสแบบเลื่อนที่แตกต่างกันพื้นผิวเลื่อนของวงแหวนด้านในและด้านนอกทำจากวัสดุที่แตกต่างกันมีสองกลุ่มหลัก: แบริ่งธรรมดาทรงกลมที่ต้องการการบำรุงรักษา (เหล็กกล้าบนเหล็กกล้า) และแบริ่งธรรมดาทรงกลมที่ไม่ต้องบำรุงรักษา

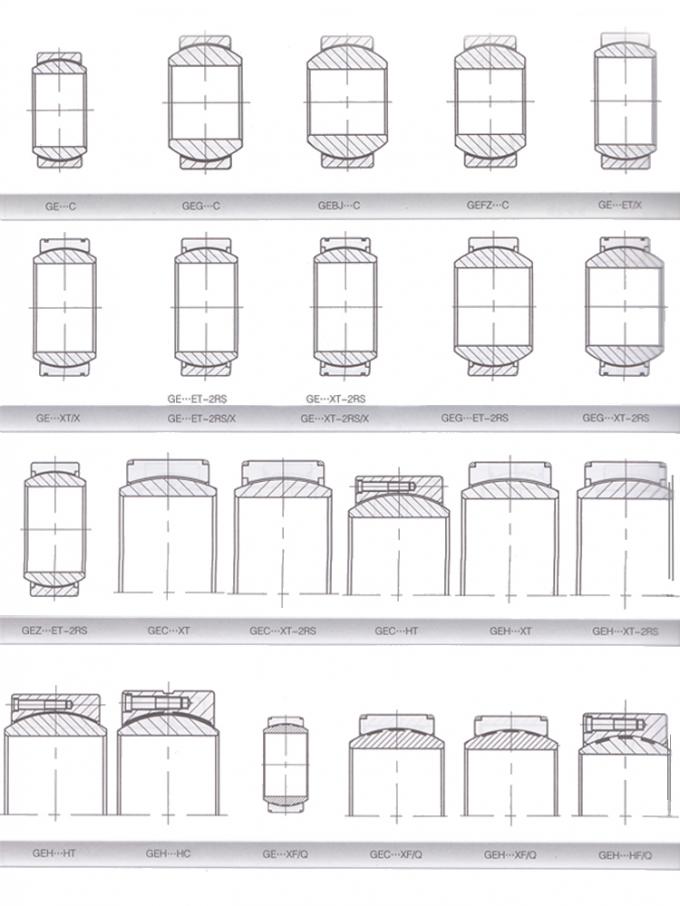

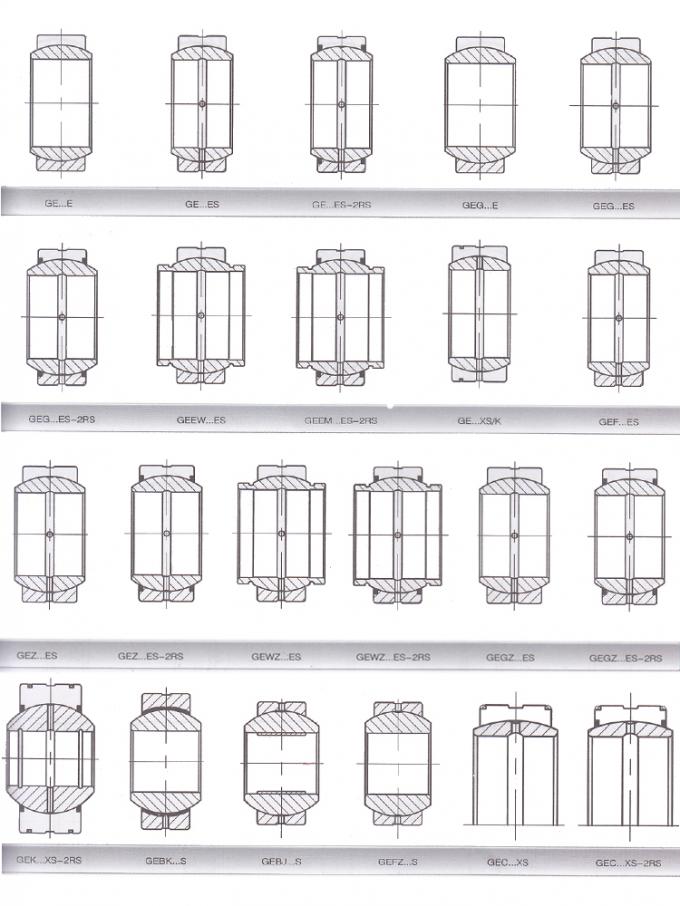

• ชนิดของตลับลูกปืนธรรมดาทรงกลม

1. แบริ่งธรรมดาทรงกลมที่ต้องการการบำรุงรักษา (เหล็กกล้าบนเหล็กกล้า): มีพื้นผิวสัมผัสแบบเลื่อนที่แข็งตัวบนวงแหวนทั้งสองพื้นผิวได้รับการบำบัดด้วยโมลิบดีนัมไดซัลไฟด์และฟอสเฟตมีลักษณะทนต่อการสึกหรอและสึกกร่อนตลับลูกปืนที่มีพื้นผิวสัมผัสแบบเลื่อนนี้จำเป็นต้องมีการหล่อลื่นอย่างสม่ำเสมอความแข็งแรงสูงของพื้นผิวสัมผัสแบบเลื่อนทำให้ตลับลูกปืนเหล่านี้เหมาะอย่างยิ่งสำหรับการจัดเรียงตลับลูกปืนที่ต้องรับภาระหนักในทิศทางสลับแรงกระแทกหรือแรงคงที่หนัก

2. แบริ่งธรรมดาทรงกลมที่ไม่ต้องบำรุงรักษา: มีสามกลุ่ม: วัสดุคอมโพสิตเหล็กบน PTFE ผ้าเหล็กบนไฟเบอร์และโลหะผสมเหล็กบนทองแดงความสามารถในการรองรับโหลดแบบไดนามิกของตลับลูกปืนธรรมดาทรงกลมที่ทำจากเหล็กบนไฟเบอร์สูงกว่าวัสดุคอมโพสิตที่ทำจากเหล็กบน PTFEมีแรงเสียดทานต่ำมากและสามารถใช้งานได้โดยไม่ต้องบำรุงรักษาใช้สำหรับการใช้งานที่ต้องใช้ตลับลูกปืนที่มีอายุการใช้งานยาวนานโดยไม่ต้องบำรุงรักษาหรือในกรณีที่สภาพการใช้งานเช่นการหล่อลื่นไม่เพียงพอหรือไม่มีการหล่อลื่นทำให้ไม่สามารถมองเห็นการใช้แบริ่งที่ทำจากเหล็กบนเหล็กกล้าได้

• ลักษณะการออกแบบ:

กำลังการผลิตไฟฟ้าขนาดใหญ่

ทนต่อแรงกระแทกได้ดี

ความต้านทานการกัดกร่อน

สวมหลักฐาน

การจัดตำแหน่งตนเอง

การหล่อลื่นที่ดี

สามารถทำงานได้อย่างถูกต้องแม้ว่าจะถูกเคลื่อนย้ายระหว่างการผ่อนชำระก็ตาม

• ช่วงอุณหภูมิในการทำงานที่อนุญาต:

-50 ℃ ~ + 150 ℃: วัสดุผสมเหล็ก FSZ เหล็กบน PTFE และตลับลูกปืนธรรมดาทรงกลมเรเดียลผ้าเหล็กบน PTFE

-30 ℃ ~ + 130 ℃: FSZ beairngs ธรรมดาทรงกลมพร้อมซีล

ที่อุณหภูมิสูงขึ้นความสามารถในการรับน้ำหนักจะลดลง

• อายุการใช้งาน:

อายุการใช้งานของแบริ่งธรรมดาทรงกลมที่ทำงานภายใต้สภาวะการเสียดสีแบบผสมหรือแบบแห้งจะพิจารณาจากการเพิ่มขึ้นของระยะห่างแบริ่งหรือแรงเสียดทานของแบริ่งที่เกิดจากการสึกหรอของพื้นผิวบานเลื่อนการเปลี่ยนรูปพลาสติกของวัสดุเลื่อนหรือความล้าของพื้นผิวบานเลื่อนการสึกหรอที่อนุญาตหรือการเพิ่มขึ้นของแรงเสียดทานที่อนุญาตจะแตกต่างกันขึ้นอยู่กับการใช้งานซึ่งหมายความว่าภายใต้เงื่อนไขการทำงานเดียวกันอายุการใช้งานที่สามารถรับได้ในทางปฏิบัติจะแตกต่างกัน

อายุการใช้งานของแบริ่งธรรมดาทรงกลมคือจำนวนการเคลื่อนที่ที่สั่นหรือจำนวนชั่วโมงการทำงานที่แบริ่งจะให้บริการก่อนที่ระยะห่างของแบริ่งจะเพิ่มขึ้นตามที่กำหนดหรือการเพิ่มขึ้นของแรงเสียดทานที่กำหนดไว้

อายุการใช้งานที่มีประสิทธิภาพคืออายุการใช้งานที่จะได้รับจากตลับลูกปืนธรรมดาทรงกลมที่กำหนดภายใต้สภาวะการใช้งานจริงมันถูกกำหนดโดยขนาดและประเภทของน้ำหนัก แต่ยังรวมถึงปัจจัยอื่น ๆ อีกหลายอย่างเช่นการปนเปื้อนการกัดกร่อนภาระความถี่สูงและวงจรการเคลื่อนไหวการกระแทกเป็นต้นปัจจัยเหล่านี้บางอย่างไม่สามารถระบุได้หรือกำหนดได้ด้วยความยากลำบากเท่านั้น .

• การติดตั้ง

เพื่อความสะดวกในการติดตั้งปลายหมุดหรือเพลาและขอบของรูตัวเรือนควรมีมุมลบมุมของตะกั่ว 10 ถึง 20 °ตลับลูกปืนสามารถดันเข้าตำแหน่งได้ง่ายขึ้นและมีความเสี่ยงเพียงเล็กน้อยที่จะเกิดความเสียหายกับพื้นผิวการผสมพันธุ์อันเนื่องมาจากการเอียงของตลับลูกปืน

เมื่อติดตั้งแบริ่งธรรมดาทรงกลมกับวงแหวนรอบนอกที่แตกร้าวหรือสองส่วนจำเป็นอย่างยิ่งที่ข้อต่อควรอยู่ในตำแหน่ง 90 ไปยังทิศทางการรับน้ำหนักหลักมิฉะนั้นอายุการใช้งานจะสั้นลงโดยเฉพาะอย่างยิ่งเมื่อบรรทุกหนัก

• การหล่อลื่น:

สำหรับตลับลูกปืนธรรมดาทรงกลมที่ต้องการการบำรุงรักษาซึ่งเป็นประเภทเหล็กบนเหล็กกล้าจุดประสงค์ของการหล่อลื่นคือลดการสึกหรอลดแรงเสียดทานและป้องกันการครูดจาระบียังทำหน้าที่ป้องกันตลับลูกปืนจากการกัดกร่อนความถี่ของการหล่อลื่นแบริ่งระหว่างการทำงานจะช่วยยืดอายุการใช้งานได้อย่างน่าชื่นชม

สำหรับตลับลูกปืนธรรมดาทรงกลมแบบผ้าเหล็กบน PTFE จะมีการถ่ายโอน PTFE จากผ้าไปยังพื้นผิวเหล็กด้านตรงข้ามของวงแหวนด้านในการหล่อลื่นใด ๆ ของพื้นผิวสัมผัสที่เลื่อนจะรบกวนการถ่ายเทและทำให้อายุการใช้งานของตลับลูกปืนสั้นลงดังนั้นจึงไม่แนะนำให้หล่อลื่นแบริ่งเหล่านี้

สำหรับตลับลูกปืนธรรมดาทรงกลมที่เป็นวัสดุผสมเหล็กบน PTFE ตามกฎแล้วจะต้องไม่หล่อลื่นเมื่อสภาพการใช้งานเป็นเช่นนั้นจำเป็นต้องมีการปิดผนึกที่ดีขึ้นและการป้องกันการกัดกร่อนขอแนะนำให้แบริ่งหรือพื้นที่รอบ ๆ แบริ่งเต็มไปด้วยจาระบีลิเธียมเบส
