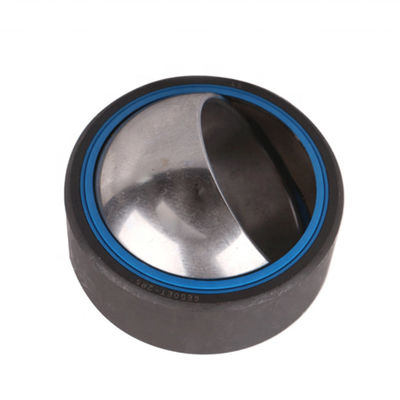

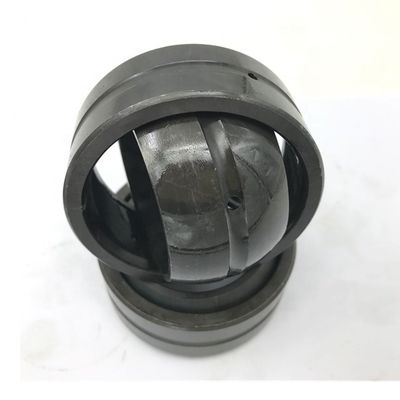

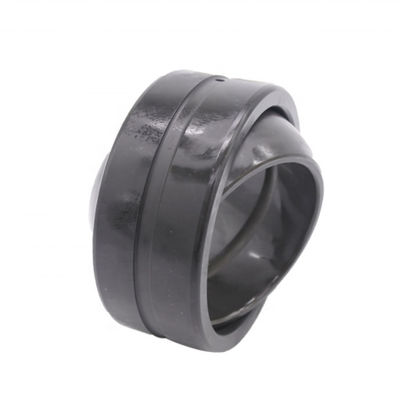

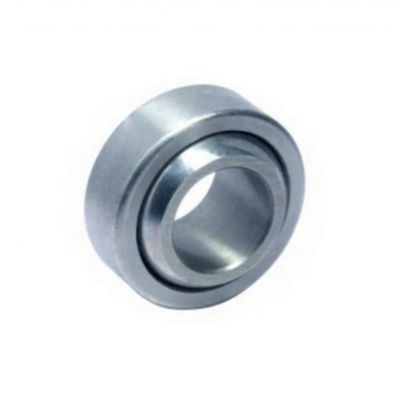

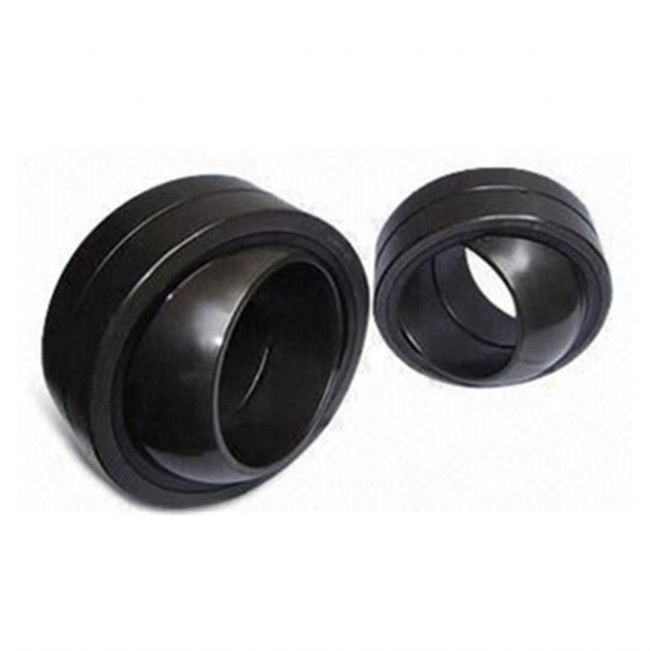

GE80ES ความต้านทานการกัดกร่อนแบริ่งธรรมดาทรงกลมเรเดียล

รายละเอียดสินค้า

แบริ่งร่วมเป็นโครงสร้างพิเศษของแบริ่งเลื่อนมีข้อดีของโครงสร้างที่เรียบง่ายกว่าแบริ่งกลิ้งซึ่งส่วนใหญ่ประกอบด้วยพื้นผิวทรงกลมด้านนอกของวงแหวนด้านในและวงแหวนรอบนอกมีรูปทรงกลมด้านในสามารถรับน้ำหนักได้มากขึ้นตามประเภทและโครงสร้างที่แตกต่างกัน รับภาระรัศมีโหลดตามแนวแกนและแนวรัศมีแกนและการมีอยู่ของโหลดร่วม

ตลับลูกปืนธรรมดาทรงกลมมีพื้นผิวสัมผัสทรงกลมซึ่งช่วยให้วงแหวนด้านในหมุนได้อย่างอิสระในทุกทิศทางภายในข้อ จำกัด ของการออกแบบตลับลูกปืนและการใช้งานสิ่งนี้ทำให้พวกเขาสามารถปรับแนวได้เองซึ่งหมายความว่าตัวอย่างเช่นในการปรับโดยอัตโนมัติเพื่อให้การจัดแนวที่ไม่ตรงซึ่งเกิดจากการตัดเฉือนที่ไม่ถูกต้องการบิดเบี้ยวของเฟรมจากการเชื่อมหรือการเสียรูปของพินและเฟรมเนื่องจากแรงคงที่และไดนามิกการวางแนวไม่ตรงดังกล่าวจะทำให้เกิดการโหลดสิ้นสุดอย่างมากและทำให้ตลับลูกปืนปลอกทรงกระบอกธรรมดาล้มเหลวในช่วงต้นดังนั้นแบริ่งธรรมดาทรงกลมจึงมีต้นกำเนิดมาเพื่อทดแทนแบริ่งปลอกแขนทรงกระบอกธรรมดาหรือบูชและบางครั้งยังเรียกว่าบูชบอลแบริ่งธรรมดาทรงกลมใช้วงแหวนด้านในและด้านนอกที่มีพื้นผิวเลื่อนทรงกลมและสามารถรองรับโหลดหนักในแนวรัศมีและโหลดตามแนวแกนสองทิศทางในเวลาเดียวกันโดยทั่วไปจะใช้สำหรับความเร็วในการแกว่งต่ำกว่า (นั่นคือการเคลื่อนที่เชิงมุม) เนื่องจากพื้นผิวที่เลื่อนสำหรับรูปทรงกลมสามารถเอียงที่มุมภายในการเคลื่อนไหวได้ (นั่นคือการจัดแนวการเคลื่อนที่)

1. วงแหวนด้านในและด้านนอกเคลือบด้วยโมลิบดีนัมไดซัลไฟด์เพื่อลดแรงเสียดทานในการเลื่อน

2. แบริ่งธรรมดาทรงกลมเหล่านี้มีการแข่งขันด้านนอกที่แตกร้าวเพียงครั้งเดียว

3. แบริ่งธรรมดาทรงกลมนี้ไม่มีร่องและรูทะลุ

4. ตลับลูกปืนธรรมดาทรงกลมนี้ต้องหล่อลื่นด้วยจาระบีอย่างเหมาะสม

คุณสมบัติของแบริ่งธรรมดาทรงกลม

1. วัสดุ: วงแหวนด้านในและด้านนอกเป็นเหล็กแบริ่ง (GCr15)
2. การรักษาความร้อน: วงแหวนด้านในและด้านนอกดับและฟอสเฟต
3. โครงสร้าง: ไม่มีร่องน้ำมันและรูน้ำมันที่วงแหวนด้านในและด้านนอกวงแหวนรอบนอกมีช่องตามแนวแกน
4. พื้นผิวบานเลื่อน: เคลือบด้วยน้ำมันหล่อลื่นผง MoS2
5. ลักษณะการทำงาน: มีข้อดีของความต้านทานการขัดถูความต้านทานการกัดกร่อนและการจัดตำแหน่งตัวเองใช้กับเครื่องจักรที่ต้องรับภาระหนักในแนวรัศมีและโหลดตามแนวแกนในทิศทางช่วงเล็ก ๆ

แคตตาล็อกของ GE ES / GE ... ES 2RS / GE ... ตลับลูกปืนธรรมดาทรงกลม ES-2LS

เส้นผ่านศูนย์กลางของกระบอกสูบ: 15-240 มม. เส้นผ่านศูนย์กลางภายนอก: 26-340 มม. (เหมาะสำหรับทั้งสามประเภท)

แบริ่งที่มี Suffix 2RS มีตราประทับริมฝีปากสองข้างที่ทั้งสองด้านของแบริ่ง

แบริ่งที่มีคำต่อท้าย -2LS มีแผ่นเหล็กเสริมซีลสำหรับงานหนักสามปากที่ทั้งสองด้านของแบริ่ง
